การตัด 0010010 amp; การดัดเหล็กกล้าความแข็งแรงสูง Hardox Weldox
เครื่องตัดและดัดเป็นเครื่องจักรทำงานโลหะที่ใช้กันมากที่สุดสำหรับการตัดแผ่นหนึ่งดัดแผ่นแบนบางให้มีรูปร่างที่แน่นอนด้วยการเจาะและตายแบบปกติหรือแบบกำหนดเองบางอย่าง แต่สำหรับเหล็กที่มีความต้านทานแรงดึงสูงอย่าง SSAB Sweden ที่ทำขึ้นรวมถึงวัสดุ Strenx, Hardox, Weldox และ Docol มันต้อง 0010010 # 39 ต้องพิจารณารายละเอียดเพิ่มเติมสำหรับกระบวนการ เหล็กพิเศษของพวกเขาส่วนใหญ่ใช้ในผู้ผลิตการขนส่งหนักเครื่องจักรในงานก่อสร้างและการจัดการวัสดุรวมถึงอุตสาหกรรมเหมืองแร่และการรีไซเคิล
โครงสร้างเหล็กแรงดึงสูง:
รถเครนเคลื่อนที่ (บูมตัวถังและขารองรับ)
รถบรรทุกติดเครน
แพลตฟอร์มการทำงานทางอากาศ
แชสซีสำหรับรถพ่วงและรถบรรทุก
เครื่องจักรกลการเกษตร
Offshore (ส่วนประกอบที่เลือกเช่นแท่นขุดเจาะแจ็ค)
สวมเหล็ก:
ตัวรถเทสำหรับทั้งการใช้งานนอกถนนและบนถนน
บุ้งกี๋ 0010010 nbsp;
ตู้คอนเทนเนอร์
อุปกรณ์การทำเหมืองแบบอยู่กับที่เช่นเครื่องบีบอัด
อุปกรณ์รีไซเคิล
สวมชิ้นส่วนให้กับหลายเซกเมนต์และแอปพลิเคชัน 0010010 nbsp;
การเตรียมการก่อนการดัด

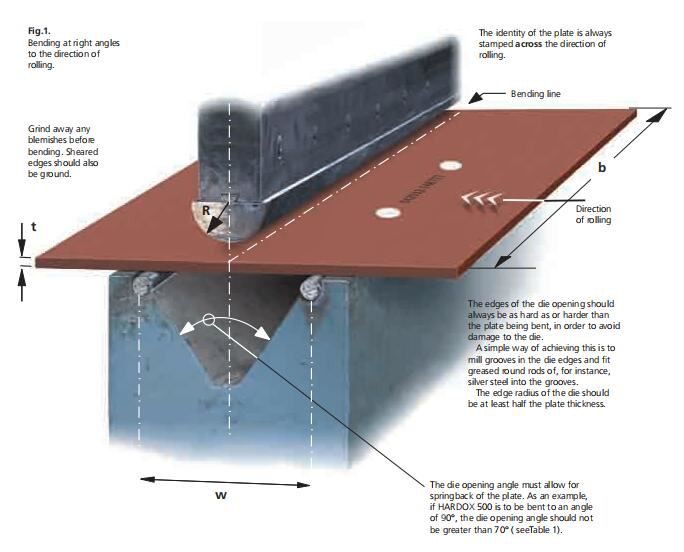

• ตรวจสอบทิศทางการหมุนของแผ่น ถ้าเป็นไปได้ให้ปรับทิศทางทิศทางการหมุนตั้งฉากกับเส้นโค้ง จานสามารถโค้งงอได้แน่นกว่าด้วยวิธีนี้กว่าเส้นโค้งขนานกับทิศทางการหมุน.
•ตรวจสอบคุณภาพพื้นผิวของแผ่น ความเสียหายที่ผิวสามารถทำให้โค้งงอแย่ลง 0010010 nbsp;ความสามารถในการเป็นสาเหตุของการแตกหัก
สำหรับแผ่นที่มีน้ำหนักมากข้อบกพร่องบนแผ่นเช่นรอยขีดข่วนและสนิมมักจะถูกลบออกด้วยการบดอย่างระมัดระวัง จะต้องวางรอยขีดข่วนในแนวตั้งฉากกับเส้นโค้ง
• ควรตัดความร้อนและคมตัดและปัดด้วยเครื่องบด
•ตรวจสอบสภาพของเครื่องมือ
•เพื่อหลีกเลี่ยงการสึกหรอของเครื่องมือที่มากเกินไป
กว่าชิ้นงาน
•ตรวจสอบว่าเครื่องมือและการตั้งค่าเครื่องมืออยู่ในแนวเดียวกัน
เพื่อพิจารณา
• ใส่ใจกับความปลอดภัยและปฏิบัติตามคำแนะนำด้านความปลอดภัยในท้องถิ่น เฉพาะบุคคลที่มีคุณสมบัติเท่านั้นอาจอยู่ใกล้หรืออยู่ใกล้กับเครื่อง เมื่อเหล็กที่มีความแข็งแรงสูงถูกงอไม่มีใครควรยืนอยู่ด้านหน้าเบรกกด
• ตรวจสอบว่าหมัดพร้อมกับชิ้นงานไม่ได้อยู่ด้านล่างของแม่พิมพ์
• พิจารณาถึงสปริง หลีกเลี่ยงการ Rebending เพื่อแก้ไขมุมโปรไฟล์ การได้รับสารจากกระบวนการขึ้นรูปก่อนหน้านี้ช่วยลดความยืดหยุ่นในระดับที่ดี
• แรงดัด, สปริงกลับและโดยทั่วไปรัศมีการเจาะที่แนะนำขั้นต่ำจะเพิ่มขึ้นตามความแข็งแรงของเหล็ก
• ในหลายกรณีสำหรับผลิตภัณฑ์แผ่น Strenx และ Hardox การเยื้องของแผ่นจะถูกตั้งฉากกับทิศทางการหมุน หลีกเลี่ยงการวางแผ่นเพื่อให้ปั๊มเกิดขึ้นในแนวโค้งเนื่องจากมีความเสี่ยงในการแตก
• การทำความสะอาดระเบิดมากเกินไปอาจส่งผลเสียต่อ Bend 0010010 nbsp;ความสามารถ คำแนะนำสำหรับผลิตภัณฑ์แผ่น Strenx และ Hardox นั้นมาจากการทดสอบกับพื้นผิวที่ทำความสะอาดด้วยระเบิดและทาสี คำแนะนำสำหรับผลิตภัณฑ์แถบ Strenx และ Docol นั้นมาจากการทดสอบโดยไม่มีพื้นผิวที่เสียหาย
• อัตราความเครียดสูงอาจทำให้อุณหภูมิโค้งงอเพิ่มขึ้น สิ่งนี้อาจส่งผลเสียต่อความยืดหยุ่นในการดัดงอโดยเฉพาะอย่างยิ่งสำหรับความหนาเหนือ 20 มม.
ถ้าเป็นไปได้ให้ลดความเร็วในการเจาะเพื่อลดความแตกต่างของอุณหภูมิภายในชิ้นงาน
เครื่องมือดัด

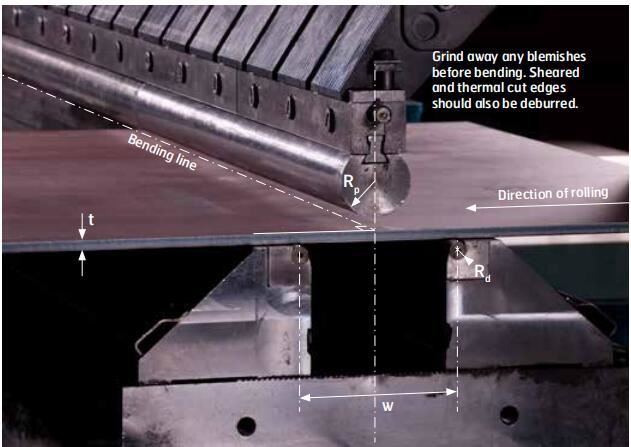

ความกว้างของแม่พิมพ์
สปริงแบ็คจะเพิ่มขึ้นพร้อมกับความกว้างของแม่พิมพ์ที่เพิ่มขึ้นในขณะที่แรงหมัดลดลง ตรวจสอบให้แน่ใจว่ามุมเปิดของแม่พิมพ์ช่วยให้สามารถโค้งงอได้มากเกินไปโดยไม่ต้องผ่านจุดต่ำสุดเพื่อชดเชยสปริงกลับ ความกว้างช่องเปิดแม่พิมพ์ที่เพิ่มขึ้นสามารถลดระดับความเครียดในโค้งได้ นอกจากนี้ตรวจสอบให้แน่ใจว่ามีที่ว่างเพียงพอสำหรับการเจาะที่เลือกพร้อมกับชิ้นงานในแม่พิมพ์ในระหว่างการดัดโดยไม่ทำให้แม่พิมพ์ตาย การเปิดแม่พิมพ์ขั้นต่ำที่แนะนำความกว้าง.
รัศมีขอบตายควรมีความหนาของแผ่นอย่างน้อยครึ่งหนึ่ง นอกจากนี้ควรเพิ่มความกว้างของดายเพื่อลดแรงกดบนรัศมีขอบของดายและลดความเสี่ยงของรอยดาย
หมัด
รัศมีการเจาะที่เหมาะสมพร้อมกับความกว้างของแม่พิมพ์เป็นพารามิเตอร์ที่สำคัญที่สุด เมื่อดัดเหล็กความแข็งแรงสูงรัศมีภายในขั้นสุดท้ายมักจะมีขนาดเล็กกว่ารัศมีของหมัดรูป 3 เมื่อมีแรงเสียดทานต่ำระหว่างแผ่นและเครื่องมือปรากฏการณ์จะชัดเจนยิ่งขึ้น
สำหรับเหล็กที่มีความแข็งแรงของผลผลิตมากกว่า 500 MPa
รัศมีการเจาะที่มีขนาดเดียวกันหรือใหญ่กว่าที่ต้องการเล็กน้อย
แนะนำให้ใช้รัศมีการดัด
0010010 nbsp;
สภาพของเครื่องมือ
เนื่องจากความดันสัมผัสที่เพิ่มขึ้นระหว่างแผ่นและเครื่องมือเมื่อเหล็กดัดมีความแข็งแรงสูงการสึกหรอของเครื่องมือจึงเพิ่มขึ้นบ้าง ตรวจสอบเป็นระยะว่ารัศมีการเจาะและรัศมีขอบตายนั้นคงที่ สำหรับโค้งที่มีรอยแตกในการก่อสร้างรอยแตกในหลายกรณีการแพร่กระจายรูปแบบด้านการบีบอัดของโค้งรูป 2 ซึ่งมักเกิดจากสภาพการชกที่ไม่ดี ขอบของแม่พิมพ์ควรสะอาดและไม่เสียหาย
ความเสถียรของเครื่องจักร
แรงหมัดที่ต้องการมักสูงเมื่อดัดเหล็กแรงสูง ค่าสัมประสิทธิ์แรงเสียดทานสถิตนั้นสูงกว่าจลนศาสตร์ นี่อาจทำให้แผ่นล็อคอยู่เหนือขอบ
ของรัศมีดายขอบหนึ่งและในเวลาเดียวกันเลื่อนอีกอันหนึ่ง ด้วยวิธีนี้ชิ้นงานจะเหวี่ยงลงไปในแม่พิมพ์ด้วยวิธีที่ไม่ต่อเนื่องในระหว่างกระบวนการดัด ปรากฏการณ์นี้เรียกว่าแผ่นกันลื่นสามารถส่งผลให้มีสายพันธุ์สูงกว่าโค้ง ใช้เครื่องที่มั่นคงและเครื่องมือที่มั่นคง
การหล่อลื่นขอบดายหรือการใช้รัศมีขอบดายแบบหมุนสามารถเป็นประโยชน์หลีกเลี่ยงการลื่นติดและลดแรงหมัด
เป็นยอด
ยอดจะชดเชยการโก่งตัวแบบยืดหยุ่นของเครื่องดัดภายใต้โหลดส่วนกลางของการเจาะและดายจะเบี่ยงเบนไปมากที่สุด เมื่อถึงจุดสูงสุดแล้วการโก่งตัว (C) สามารถ
ได้รับการชดเชยจึงบรรลุมุมดัดเดียวกันตลอดความยาวช่องว่างทั้งหมด หากโปรไฟล์โค้งงอกลายเป็นแนวโค้ง (B) จะไม่สามารถชดเชยได้
สำหรับโดยยอด หลังจากคลายแรงอัดที่เกิดขึ้นบนด้านที่ยืดออกในเวลาเดียวกับที่ความเค้นแรงดึงปรากฏบนด้านที่ถูกบีบอัด
การกระจายความเค้นบนความหนาของแผ่นทำให้เกิดความเค้นตามยาว เป็นความเครียดที่มีแนวโน้มที่จะโค้งโปรไฟล์ ขนาดของความโค้งขึ้นอยู่กับความสูงของหน้าแปลนและความแข็งโปรไฟล์ ข้อควรพิจารณาเพิ่มเติมจะต้องทำเมื่อตั้งค่ายอดที่การดัดงอแบบยาวของโปรไฟล์แบบยาว
สปริง
สปริงแบ็คเพิ่มความแข็งแรงของเหล็กและอัตราส่วนระหว่างความกว้างของแม่พิมพ์และความหนาของแผ่น (W / t) ความแข็งแรงของผลผลิตวัสดุมีอิทธิพลมากที่สุด
เมื่อการดัดงอการกระจายความเค้นตกค้างที่แตกต่างกันสามารถทำได้ในส่วนการดัดงอ ระดับความเครียดของพลาสติกและการกระจายตัวของความเค้นเหล่านี้จะควบคุมแนวโน้มในการย้อนกลับ สปริงสปริงทั้งหมดยืดหยุ่นอย่างเต็มที่
เพื่อชดเชยการย้อนกลับสปริงควรกำหนดรูปแบบในแบบที่อนุญาต 0010010 nbsp;overbending โดยไม่ต้องสร้างวัสดุ
มันยากมากที่จะทำนายตำแหน่งสปริงของวัสดุได้อย่างแม่นยำเมื่อทำการดัดเนื่องจากสิ่งนี้ขึ้นอยู่กับการตั้งค่าเครื่องมือที่ไม่ซ้ำกันในแต่ละครั้ง นั่นคือเหตุผลที่แนะนำให้ทำการทดลอง
สำหรับแผ่นหรือแผ่นทินเนอร์ (t 0010010 lt; 10 mm) การประมาณค่าวัสดุ’s ย้อนกลับใน 0010010 nbsp;องศาสามารถทำได้โดยการหารแรงดึง (MPa) โดย 100
สิ่งที่จำเป็นต้องมีก่อนคือความกว้างของ die นั้นประมาณ 10–12 x ความหนาของแผ่น
พารามิเตอร์ที่มีผลต่อการย้อนกลับ:
• ความแข็งแรงผลผลิตของวัสดุ–ความแข็งแรงของผลผลิตที่สูงขึ้นทำให้สปริงดีขึ้น
• รัศมีการเจาะ–รัศมีการเจาะที่เพิ่มขึ้นจะทำให้สปริงกลับมามาก
• ความกว้างของแม่พิมพ์–ความกว้างของแม่พิมพ์ที่ใหญ่ขึ้นทำให้สปริงตัวใหญ่ขึ้น
• การชุบแข็งของวัสดุ
Strenx และ Hardox ได้รับการรับประกันการดัดตามมาตรฐานของ Strenx และ Hardox guarrantee
